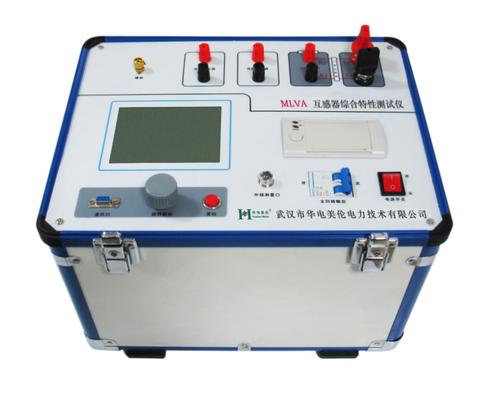

PT伏安特性测试仪-扬州达瑞点击次数：2027
发布时间：2020-08-05 10:55:32 |
|---|
| PT伏安特性测试仪 达瑞电气为您推荐 技术参数：
技术参数 ⒈ 输入电压：交流220V或380V、50HZ、自动识别输入电压。 ⒉ 工作环境温度：0~40℃。 ⒊ 输入电压：输入交流220V时，输出0-600V。 电流：最大瞬时电流，测变比时为600A。 输入交流220V时，输出0-600A。 伏安特性测试时为15A。 ⒋ 数字电压表测量范围：0-9999V；分辨率：0.1V。 作电流显示时：0-9.9A；分辨率：0.1mA。 ⒌ 数字电流表测量范围：0~3000A；分辨率：0.01A。 ⒍ 误差：1≤1%，U≤1%。 ⒎ 测CT变比时，可自动计算变比值，并打印数据和计算结果。 ⒏ 测伏安特性时，存储并打印20组电流电压值和伏安特性曲线。 ⒐ 外型尺寸：长×宽×高=470×340×260mm3。 使用方法 伏安特性试验 ⒈ 使用者根据被试设备的伏安特性适当选择输入电压，当需要输出500V以上电压时，应输入380V电压。 ⒉ 将仪器可靠接地。 ⒊ 检查电流互感器无接地点。 ⒋ 将开关“16”拨至伏安档。 ⒌ 仪器输出和电压测量接至电流互感器二次侧（如图二所示）。 ⒍ 检查调压器是否归零，打开“24”开关，按一下复位键，其上方的指示灯亮，此时微处理器处于等待存储状态。 ⒎ 接通输出开关4，缓慢顺时针转动调压器，需存储时按一下存储键，存储键上方指示灯亮，内部蜂鸣器响。（注：每次测量的全过程不允许回调调压器，调至大电流时的停留时间要尽量短。） ⒏ 最多可存储20组电流，电压值。 ⒐ 存储完毕后调压器调零。 主要特征 • 注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布 • 可保存3000组测试资料，掉电后不丢失. • 支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告. • 小巧轻便≤22Kg，非常利于现场测试. 工作条件要求 1.输入电压 220Vac±10%、额定频率 50Hz； 2.测试仪应该由带有保护接地的电源插座供电。如果保护地的连接有问题，或者电源没有对地的隔离连接，仍然可以使用测试仪，但安全系数低。 3.参数对应的环境温度是23℃±5℃； 4.保证值在出厂校验后一年内有效。 |
|||||||||||||||||||||||||||||||||||||||
