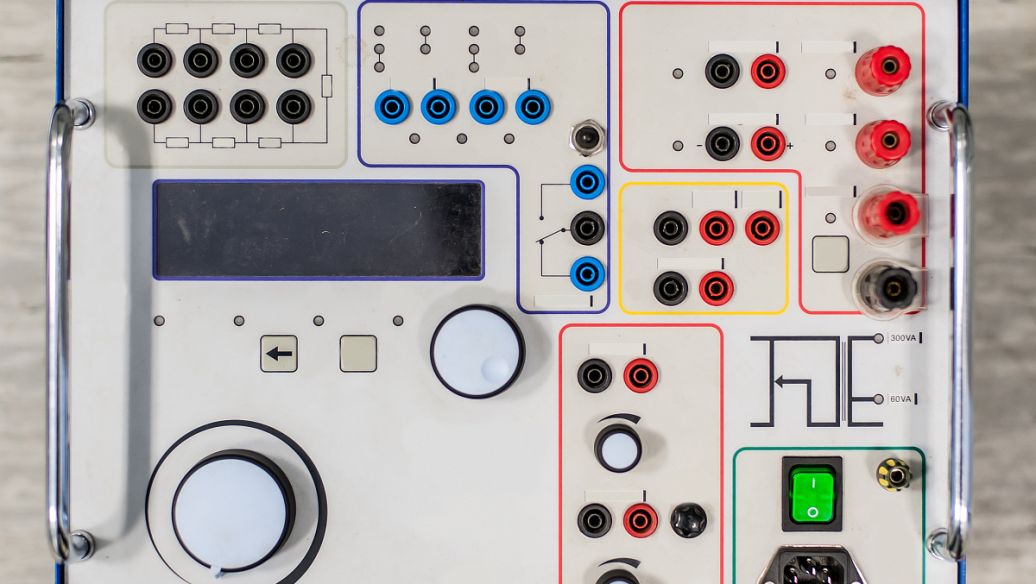

| 伏安特性变比极性综合测试仪 达瑞电气为您推荐 ★★★注意事项 ⒈ 电流互感器二次线圈不应有接地点。 ⒉ 调压器开关及输出开关在断开位置方向可接线和拆线。 ⒊ 试验前本装置应可靠接地。 ⒋ 做完试验后应及时回零，严禁在高电压，大电流下长时间停留。 三、面板图示及说明（图一） 1——电压采集输入端，连接交流输出远端，连接CT二次侧。 2——交流电流输出，连接CT二次侧。 3——调压器输出保险（15A）。 4——调压器输出开关。 5——升压调节手柄。 6——四位液晶屏幕电流显示（V）［兼变比测试之CT二次侧电流显示］。 7——四位液晶屏幕电流显示（A）［兼变比测试之CT一次侧电流显示］。 8——打印机。 9——数据复位按键。 10——存贮数据按键。 11——打印按键。 12——复位指示灯。 13——存贮指示灯。 14——变比电流输入连接CT二次侧。 15——变比电流输出连接CT一次侧。 16——伏安特性试验与变比测试转换开关。 17——极性判别输入连接CT二次侧。 18——极性判别输出连接CT一次侧。 19——极性判别电流显示表，不测试时为零位。 20——极性判别通断按键按一下既接通，松开既关闭。 21——接地插座。 22——整机保险（1A）。 23——电源插座。 24——整机电源开关。 25——外接传感器接口，外接一次电流输入端。 一.技术参数 ⒈ 输入电压：交流220V或380V、50HZ、自动识别输入电压。 ⒉ 工作环境温度：0~40℃。 ⒊ 输入电压：输入交流220V时，输出0-500V。 输入交流380V时，输出0-1000。 电流：z·ui大瞬时电流，测变比时为600A。 输入交流220V时，输出0-400A。 输入交流380V时，输出0-600A。 伏安特性测试时为15A。 ⒋ 数字电压表测量范围：0-9999V；分辨率：0.1V。 作电流显示时：0-9.9A；分辨率：0.1mA。 ⒌ 数字电流表测量范围：0~3000A；分辨率：0.01A。 ⒍ 误差：1≤1%，U≤1%。 ⒎ 测CT变比时，可自动计算变比值，并打印数据和计算结果。 ⒏ 测伏安特性时，存储并打印20组电流电压值和伏安特性曲线。 ⒐ 外型尺寸：长×宽×高=470×340×260mm3。 ⒑ 重量：23Kg。 四、使用方法 ●伏安特性试验： 接线如下图所示：（图二） ⒈ 使用者根据被试设备的伏安特性适当选择输入电压，当需要输出500V以上电压时，应输入380V电压。 ⒉ 将仪器可靠接地。 ⒊ 检查电流互感器无接地点。 ⒋ 将开关“16"拨至伏安档。 ⒌ 仪器输出和电压测量接至电流互感器二次侧（如图二所示）。 ⒍ 检查调压器是否归零，打开“24"开关，按一下复位键，其上方的指示灯亮，此时微处理器处于等待存储状态。 ⒎接通输出开关4，缓慢顺时针转动调压器，需存储时按一下存储键，存储键上方指示灯亮，内部蜂鸣器响。（注：每次测量的全过程不允许回调调压器，调至大电流时的停留时间要尽量短。） ⒏ zu·i多可存储20组电流，电压值。 ⒐ 存储完毕后调压器调零。 ⒑按一下打印键可将测试数据和伏安特性点阵图打印出来。电压轴分三个量程，量程选择为自动方式，根据采样电压z·ui大值自动选择某一量程： 0—199V 每格代表10V 200V—499V 每格代表25V 500V—2000V 每格代表50V 电流轴分两个量程，量程选择为自动方式，根据采样电流z·ui大值自动选择某一量程。 0—7A 每格代表 0.25V 7A—40A 每格代表0.5A ⒒ 按一下复位键复位后，可重复测试。 ⒓ 试验完毕，断开“4"开关和“24"开关，拔出连接线。 五、变比测试：接线如下图（左侧）所示：（图三） ⒈ 将开关“16"拨至变比档。 ⒉ 输入交流220V时，输出0-400A； 输入交流380V时，输出0-600A。 ⒊将旋钮“5"旋至零位，打开开关“24"后，开关“4"打开，缓慢转动旋钮“5"，使表头“7"显示一电流值`IO（A）同时表头“6"有一对应电流值Ii（mA），待显示稳定后按一下储存键“10"存储数据。 将旋钮“5"旋至零位，“11"键打印变比数据和计算结果。关断开关“4"。 ⒋ 测试完毕，断开电源。拔出连接线。 ⒌当测变比一次电流满足不了试验时，可外接升流器试验用仪器所配外接传感器穿过升流器电源线后接入25外接一次插孔，二次接线仍接入二次插孔，做试验时不要打开4即调压器开关。 ⒍ 说明：①每次只能做一组变比测试，并计算，需重复变比测试时，将开关“16"往前复位后再拨回变比即可重复变比测试。本机变比测试时自动限时半分钟左右。 ②变比的计算结果约为整数“XXX"也即“XXX比1"，用户根据自已的CT换算或“XXX比5"等。 注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布  |
