405KVA/200KV串联谐振-扬州达瑞

设备具体配置：

试验要求：
1、300mm2/10kv电缆长度1公里的交流耐压试验.。试验时间5min，试验电压22kv，试验频率30～300Hz，等效电容量为0.418uF/km。

电抗器的设计：

1、300mm2/10kv电缆长度1公里的交流耐压试验.，试验时间5min，试验电压22kv，试验频率30～300Hz，等效电容量为1.254uF。当频率为35Hz时。
试验电流I=ωCXU试=2×3.14×35×1.254×22×10-3=6A
对应电抗器电感量L=1/ω2C =16.5H


使用环境条件：

1、周围空气温度：
        温度：+45℃       最低温度：-10℃；
        最大日温差：35k       日照强度：0.1w/cm2
2、海拔高度：≤2000m ；
3、相对湿度：≤90 %
4、安装放置地点平坦，电抗器安装倾斜度不小于50 ；
5、周围应无严重影响设备绝缘的气体蒸气，化学性沉积灰尘，污垢及其它爆炸性介质。

产品特点：

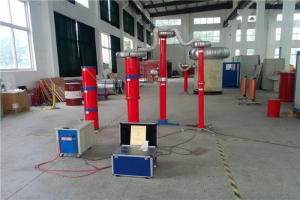

1、405KVA/200KV串联谐振试验成套装置，具有输出容量大，输出电压高、可任意组合电抗器针对不同试品的交流耐压试验。
2、具有体积小、重量轻、特别方便野外试验。
3、具有保护功能好、有过压保护、过流保护、时间保护、闪络保护、过热保护、模块保护等功能。
4、具有操作极具简单，并具有手动和自动两档。
5、采用大屏幕、使试验数据一目了然，并可打印试验结果。
6、具有试品击穿后无过电压之虞，对试品的损坏相当小。
7、验所需电源容量小，仅是工频变压器试验所需电源容量的几分之一，解决现场电源难找的问题。

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
