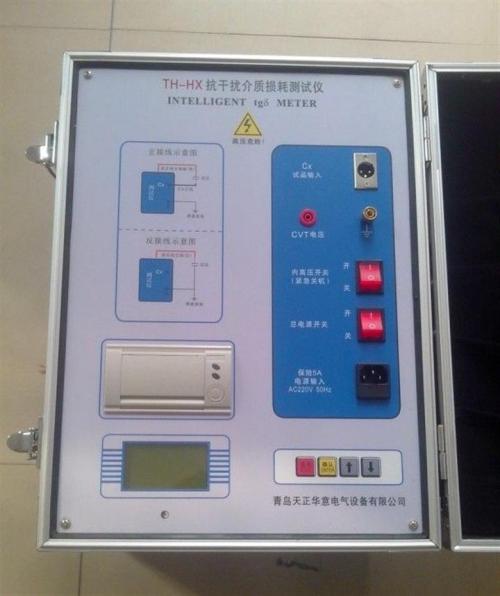

全自动变频抗干扰介质损耗测试仪-扬州达瑞

工作原理：

在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间存在相角差Ψ，Ψ的余角δ称为介质损耗角，
δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路(Cn)和一被试回路(Cx)。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。
测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位等，再由单片机运用数字化实时采集方法，通过矢量运算便可得出试品的电容值和介质损耗正切值。

仪器内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。

产品特性：

1、全自动变频抗干扰介质损耗测试仪（CTV），采用复数电流法，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。
2、全自动变频抗干扰介质损耗测试仪（CTV），采用了变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。
3、采用大屏幕液晶显示器，测试过程通过汉字菜单提示既直观又便于操作。
4、操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器控制下自动完成。
5、一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。
6、测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。
7、设CVT测试功能，可实现CVT的自激法测试，无需外置附件，只需一次测量，C1,C2的电容和介损全部测出。
8、反接线测试采用ivddv技术,消除了以往反接线数据不稳定的现象。
9、具有反接线低压屏蔽功能，在220kV CVT 母线接地情况下，对C11 可进行不拆线10kV 反接线介损测量。
10、全自动变频抗干扰介质损耗测试仪（CTV），具有测量高电压介损功能，能够使用高压变压器或串联谐振进行超过10kV电压的介损试验。
11、接地保护功能，当仪器不接地线或接地不良时，仪器不进入正常程序，不输出高压。过流保护功能，在试品短路或击穿时仪器不受损坏。
12、触电保护功能，当仪器操作人员不小心触电时候，仪器会立即切断高压，保障试验人员的安全.

产品简介：

  采用复数电流法，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量； 仪器采用了变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据；
仪器采用大屏幕液晶显示器，测试过程通过汉字菜单提示既直观又便于操作； 仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器控制下自动完成；
一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。

主要特点：

​1、具有正/反接线工作模式。

2、只需配备标准油杯和专用测试线，即可实现油介损测量。

3、采用变频技术来消除现场工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。

4、过流保护功能，在试品短路或击穿时仪器不受损坏。

5、内附标准电容和高压电源，便于现场测试，减少现场接线。

6、大屏幕液晶显示器，汉字菜单提示测试过程，既直观又便于操作。

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
