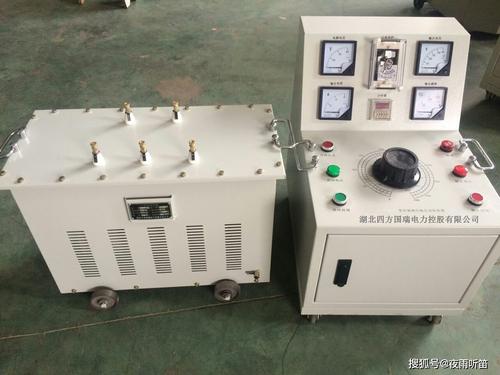

10KVA/400V感应耐压试验装置
达瑞电气为您推荐
产品简介:
根据国家试验标准，对电力变压器及电压互感器感应试验电压大致2-3倍最大工作相电压考虑。众所周知，变压器在额定频率，额定电压下，铁芯接近饱和，若用工频电源在被试变压器绕组两端施加大于额定电压的试验电压，则空载励磁电流会急剧增加，达到不可允许的程度，从感应电势的关系式可以看出，为了施加大于额定电压的试验电压，而又不使铁芯饱和，可采用增加电源频率的办法，必须用大于倍频电源发生器。 操作简单、性能可靠、能很好地满足变压器、互感器感应耐压的需要。
使用环境:
1、电源条件:三相380V/50Hz
2. 输出电压:50-500V(最大750V),150Hz;
100-1000V(最大1500V)，150Hz;
3. 容 量:1-1000KVA;
4. 波 形:正弦波，失真度小于1%;
5. 负载特性:阻性、感性、容性均可;
使用方法:
1. 带调压器(3kVA~10kVA)
1) 按接线图连接、再根据被试品来调整过流保护电流值。
2) 使调压器在最低位置，合电源开关，零位指示灯亮，检查是否缺相，启 动试验台。
3) 调节调压器使三倍频输出的电压达到试验电压，用示波器测量输出电压波形、频率及输出电压值，使之达到试品的试验要求。
4) 试验完毕，调节调压器使三倍频输出电压为零，零位指示灯亮，再分闸。
5) 切断电源，试验结束。
2. 不带调压器(10kVA~1000kVA)
1) 按接线图连线，再根据被试品来调整过流保护电流值。
2) 使电感在高位，开电源开关，检查是否缺相，启动试验台。
3) 调节电感器手柄时电压表升压，当电流在最低电流时即产生谐振，达到试验电压值，测量输出电压波形、频率及输出电压值直到达到被试品的试验电源要求。
4) 试验完毕，调节电感手柄使达到高位置。
5) 切断电源开关，试验结束。
10KVA/500V三倍频感应耐压试验装置技术参数:
容量:3~1000kVA。
输入电压:AC 380V 50HZ 三相。
输出电压:200~1000V 150HZ 单相。
输出波形:正弦波 失真度小于2%。
负载特性:负载可以是阻性、感性、容性。
局部放电:全电压下小于2PC。
注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
