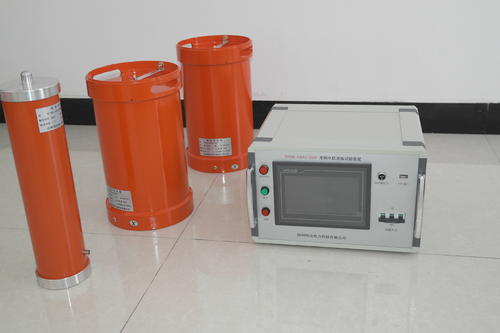

22KV/44KVA变频串联谐振

装置主要技术参数及功能

1.额定容量：44kVA；

2.输入电源：单相220或三相380V电压，频率为50Hz；

3.额定电压：22kV

4.额定电流：2A

5.工作频率：20-300Hz；

6.装置输出波形：正弦波

7.波形畸变率：输出电压波形畸变率≤1%；

8.工作时间：额定负载下允许连续5min；过压1.1倍1分钟；

9.温升：额定负载下连续运行5min后温升≤65K；

10.品质因素：装置自身Q≥30(f=45Hz)；

11.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12.测量精度：系统有效值1.5级；

被试品对象及试验要求

10kV/300mm²电缆长度1km的交流耐压试验，电容量≤0.3755uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

工作环境

1.环境温度：-100℃～50℃；

2.相对湿度：≤90%RH；

3.海拔高度: ≤1000米；
装置容量确定

装置容量定为44kkVA/22kV，分两节电抗器，电抗器单节为22kVA/22kV/1A/92H，使用电抗器串并联能满足上述被试品的试验要求。
设备遵循标准

GB10229-88　《电抗器》

GB1094　《电力变压器》

GB50150-2006　《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996　《电力设备预防性试验规程》

GB1094.1-GB1094.6-96　《外壳防护等级》

GB2900　《电工名词术语》

GB/T16927.1～2-1997　《高电压试验技术》

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
