216KV/108KVA变频串联谐振-扬州达瑞

额定容量：132kVA;

输入电源：三相380V电压，频率为50Hz;

额定电压： 22kV;

额定电流： 6A;

工作频率：30-300Hz;

装置输出波形：正弦波

波形畸变率：输出电压波形畸变率≤1%;

工作时间：额定负载下允许连续5min;过压1.1倍1分钟；

温   升：额定负载下连续运行5min后温升≤65K;

品质因素：装置自身Q≥30（f=45Hz）;

保护功能： 对被试品具有过流、过压及试品闪络保护（详见变频电源部分）;

测量精度：系统有效值1.5级；　　　

产品配置

激励变压器JLB-6kVA/1kV/0.4kV                      1台
额定容量：6kVA；
输入电压：0-400V，单相；
输出电压：1kV
结    构：干式；

重    量：约42kg；

变频电源CHXB-F -6kW/220/380V
额定输出容量：6kW
工作电源：220/ 380±10%V（单/三相），工频
输出电压：0 –400V，单相，
额定输入电流：15A
额定输出电流：15A
电压分辨率： 0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运 行 时 间：额定容量下连续5min
额定容量下连续运行5min元器件高温度≤65K;
13. 噪 声 水 平：≤50dB

高压电抗器DK-44kVA/22kV
额定容量：44kVA;
额定电压：22kV；
额定电流：2A；
电 感 量：55H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约42kg；

电容分压器FR-30kV/6000pF
额定电压：30kV；
高压电容量：6000pF
介质损耗：tgσ≤0.5%；
分 压 比：1000：1
测量精度：有效值1.5级;
重    量：约6kg；

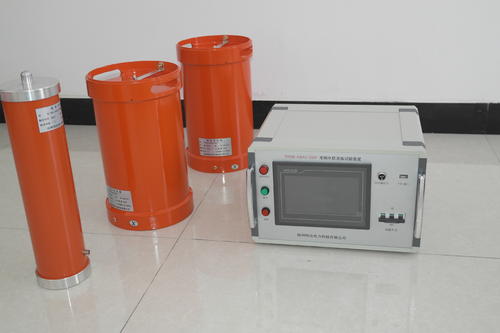

44kVA/22kV变频电缆串联谐振试验设备
44kVA/22kV变频电缆串联谐振试验设备
产品作用及功能
1、帮助客户实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
